西安西玛直流电机换向火花问题解析

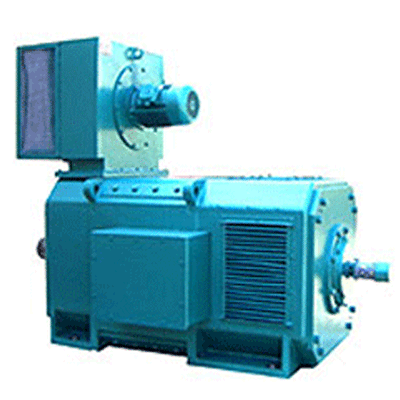

直流电机在钢铁、轧机、起重机、纸机、矿山提升、化工搅拌、船舶推进等领域依然不可替代。作为直流驱动领域的核心制造商之一，西安西玛电机的 Z4、Z系列直流电机以可靠性高、响应快、可控性强而广泛应用。但在现场实际运行中，一个看似“不大”的问题，却常常是影响直流电机寿命与可靠性的关键因素——换向器火花（commutation sparking）。

换向火花是直流电机最常见、也是最容易被误判的故障之一。它既可能由负载、刷握、换向器、励磁、碳刷、环境、电枢回路、电源质量等多方面引起；也可能在短时间内损坏换向器表面、烧伤云母、拉毛槽口、引起碳刷跳动甚至烧毁电枢。

本文不讨论所有综合性问题，而是聚焦一个主题：直流电机“换向器火花”的成因、识别、诊断、治理与长期维护体系。
希望通过一个点，构建起系统性的工程认识。

一、换向火花是什么？为何看似不大却极其重要？

换向火花指碳刷与换向器之间产生的明亮火花、环火、电弧。
在轻微情况下，仅是亮点或瞬时火花；在中等以上火花等级时，会产生下列危害：

• 烧伤换向器表面，形成麻点、沟槽、拉毛；

• 使碳刷发热、软化、掉渣，加剧碳粉积累；

• 刷握温度升高，引起刷握变形、弹簧力变化；

• 产生换向振动，导致碳刷抖动，进一步加剧火花；

• 严重时形成环火，导致整台直流电机损坏。

直流电机与异步电机最大不同在于：

直流电机是“换向器＋碳刷”这种机械换向，稳定性依赖微米级接触界面。
小问题不小，一旦失控，损坏成本极高。

在西玛直流电机服务团队统计数据中：

约有 58% 的直流电机故障与换向火花直接相关。

因此，研究“火花”就是研究直流电机最核心的环节。

二、换向火花的分类与现场判断方法（工程师必备基础）

换向火花按照 IEC 与国内行业标准，一般分为：

西玛电机工程师现场判断方法：

1. 目视观察

从换向器尾端观察火花形态，静态与加载下都需观察。

2. 温度观察

刷握温度、碳刷温度、换向器温升是否快速异常。

3. 听音判断

是否有“沙沙声”“嗒嗒声”“电弧噼啪声”。

4. 换向器表面

是否有烧伤、拉毛、沟槽、局部黑痕或碳刷痕迹。

5. 火花位置分布规律

• 若集中在某两片处 → 常为线圈短路或换向角不良

• 若环形分布 → 常为励磁问题或机械同心度问题

• 若随机 → 常为碳刷或电源问题

三、换向火花的真正原因（抓住 6 个源头即可解决 90% 问题）

西玛服务工程师根据多年现场经验，将火花来源归纳为六大类：

---

原因 1：碳刷型号不匹配（最常见）

碳刷材质直接决定：

• 接触电阻

• 电流密度

• 摩擦性能

• 换向能力

常见误区：

1. 用“差不多”的碳刷代换

2. 用其他设备的碳刷直接代用

3. 使用硬度过高的碳刷，导致换向器拉伤

4. 使用含铜量过高的碳刷，导致火花加剧

西玛直流电机通常要求使用：

• EG14、EG28、M65、M105 类型石墨碳刷
  （需按电机电流密度与表面速度选配）

错误碳刷 → 火花必然出现。

---

原因 2：换向器表面不良（第二大原因）

包括以下情况：

• 表面圆度偏差过大

• 云母退刀高度不足

• 片间毛刺

• 局部烧伤

• 表面粗糙度过高或过低

常见表现：

• 碳刷跳动

• 火花在换向器周向呈“周期性”

• 换向器温度异常高

---

原因 3：刷握压力不当（被忽视但危害大）

碳刷压力要求严格：

• 压力过低 → 接触不良 → 火花

• 压力过高 → 损耗换向器，加剧发热

刷握压力应在 18–22 kPa（视型号而定）范围内。
现场常见误区：

• 弹簧疲劳但未更换

• 多个刷握压力不一致（导致部分碳刷承担全部电流）

---

原因 4：励磁弱化或波动（容易误诊）

励磁电流不足是火花集中在两侧的典型原因。

常见情形：

• 励磁回路接触不良

• 励磁电源波动

• 电刷火花随负载增加而加剧

• 励磁绕组匝间短路

判断方法：

• 测励磁电流波形

• 测励磁电阻

• 红外热像仪检查励磁绕组温度分布

---

原因 5：电枢回路不平衡（典型表现是火花从局部开始）

如：

• 电枢线圈接头虚焊

• 电枢绕组匝间短路

• 补偿绕组/平衡绕组开路

特点：

• 火花集中在固定的几片换向片

• 换向器局部温升异常

这类问题最难检测，也是最危险的。

---

原因 6：机械因素（容易被忽略，但影响极大）

包括：

• 轴承磨损

• 电机同心度偏差

• 转子偏心

• 碳刷座振动

机械问题导致碳刷接触间隙变化，引起周期性火花。

四、换向火花问题的系统诊断流程（西玛工程师标准 SOP）

为确保现场快速定位问题，西玛电机制定了“七步法”：

第一步：火花等级判定（1-2 分钟）

决定是否需要停机检查。

第二步：观察火花规律（5 分钟）

• 是否固定位置？

• 是否随负载变化？

• 是否随着速度变化加剧？

第三步：检查碳刷（10 分钟）

检查：

• 型号

• 硬度

• 颜色

• 表面磨损情况

• 侧面接触痕迹

• 是否跳动

实际中约 40% 问题出在碳刷。

第四步：测量刷握压力（10 分钟）

确保所有碳刷压力一致。

第五步：检查换向器（15 分钟）

用百分表检查圆跳动及表面粗糙度。

第六步：测励磁电流与电压波形（10 分钟）

查励磁问题。

第七步：电枢绕组测试（视情况 30 分钟–2 小时）

必用仪器：

• 兆欧表

• 匝间冲击测试仪

• 红外热成像仪

通过七步法，可在 20～40 分钟内查清 70% 火花问题来源。

五、换向火花的工程化治理方案（可落地、可验证）

西玛电机总结针对火花的工程措施：

---

方案 1：更换合适碳刷（最常见最有效）

步骤：

1. 按电机铭牌、励磁方式、负载特性选用合适碳刷型号

2. 全部碳刷统一更换

3. 使用 600#–800#细砂纸进行换向器研磨（绝对禁止用刀片）

4. 运行 2–3 小时磨合

---

方案 2：校正换向器表面

包括：

• 车削换向器（轻车）

• 重新退刀云母

• 抛光处理

严格要求：

• 圆跳动 < 0.03 mm

• 云母高度低于表面 0.5–0.8 mm

• 表面粗糙度 Ra 0.2–0.8 μm

---

方案 3：校准刷握与刷架

包括：

• 刷握角度校准

• 压力校准

• 刷握中心位置调整

• 清理碳粉与灰尘

---

方案 4：改善励磁电路

重点：

• 励磁电流稳定

• 励磁回路接触良好

• 补偿绕组正常

• 平衡绕组不缺相

---

方案 5：处理机械偏心或振动

包括：

• 检查轴承

• 检查联轴器对中

• 检查地脚螺栓

• 检查基座刚性

---

方案 6：修复电枢绕组故障

匝间短路 → 加热
接头虚焊 → 温度异常 → 火花

需要拆机处理，一般由厂家执行。

六、典型案例：火花从 3 级降到 0 级仅用 3 小时（真实工程案例）

行业：钢厂飞剪直流电机（西玛 Z4 系列）
问题：火花达到 3 级，运行 2 小时换向器出现轻微烧伤。

现场诊断：

1. 碳刷型号与原设计不符

2. 碳刷硬度过高

3. 某刷握弹力下降

4. 换向器圆跳动偏大（0.05 mm）

5. 压力不一致（差异 25%）

解决步骤：

1. 全部更换为原厂指定碳刷

2. 手工抛光换向器

3. 用压力仪校准刷握压力

4. 调整刷握角度与间隙

效果：

• 火花等级从 3级 → 1级 → 0级

• 换向器温度下降约 12°C

• 电机噪声下降明显

七、为了彻底消除换向火花，建议建立以下“长期维护体系”

1. 每周

• 观察火花（低负载+额定负载）

• 清理碳粉

2. 每月

• 测量刷握压力

• 检查碳刷磨损量

3. 每季度

• 研磨换向器表面

• 检查励磁电流稳定性

4. 每半年

• 检查机械对中

• 测量换向器跳动

5. 每年

• 做一次碳刷更换计划

• 对换向器做一次全面检查

• 做一次电枢匝间试验

• 提供专业维护报告

西玛电机可提供年度保养与换向系统优化服务。

换向火花看似是直流电机一个“局部的小问题”，但实质上影响整个直流传动系统的稳定性、寿命、安全性与停机经济代价。
通过系统性分析与工程化治理，完全可以使直流电机长期保持火花等级 0–1 的优良运行状态。

西安西玛电机在直流电机（Z 系列、Z4 系列）制造与现场服务领域拥有深厚经验，可提供：

• 现场诊断

• 碳刷选型

• 换向器表面修复

• 励磁系统优化

• 直流电机大修与测试

• 年度维保服务
